硅钼棒电热元件是一种以硅化钼为基础的电阻发热元件。烧结的硅化钼制品在氧化气氛下加热到高温，其表面生成一层致密的石英玻璃膜，它可保持制品不在氧化。因此硅钼棒元件具有独特的高温抗氧化性。在氧化气氛下可以使用温度为1750℃。硅钼棒元件的电阻不随使用时间的长短而改变（电阻随温度的升高而变大），也就是不老化，因此新旧元件可以混合使用。硅钼棒元件的机械性制和其他陶瓷制品一样，在常温下属于脆性材料容易断裂，但使用得当和安装合理是可以避免的。

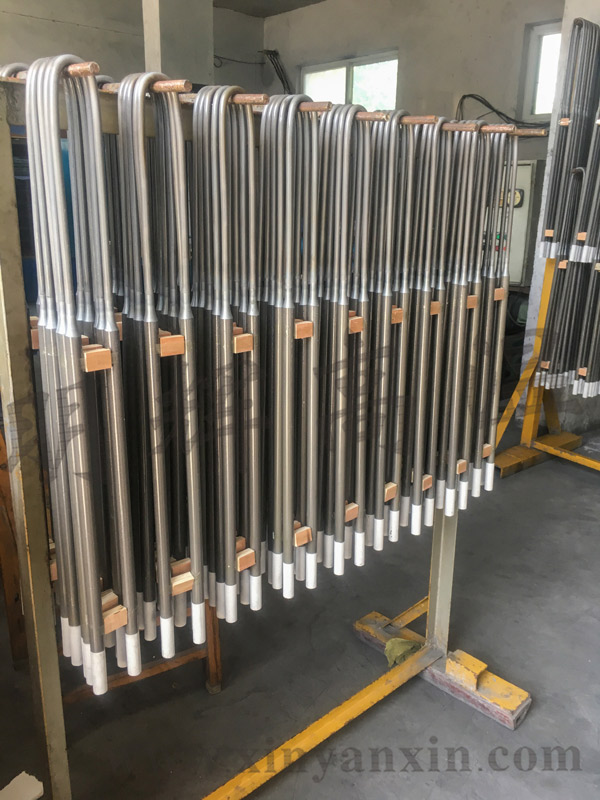

U型硅钼棒

U型硅钼棒是硅钼棒电热元件中，常用的一种规格，在电热设备中通过支撑夹头将元件垂直悬挂安装，避免将机械应力加到元件发热端上，否则容易引起元件断裂。



硅钼棒的主要损耗形式有连续工作：硅钼棒长期高温连续工作，表层膜逐渐蒸发，使棒体从内部至表面进行热力学物相平衡，当表面硅的浓度梯度不足以形成较低硅化物相时，发生游离钼的氧化挥发，并在新的硅化钼界面上形成石英玻璃保护膜，如此不断挥发、生膜，元件则不断的减细，直到局部截面处超负荷烧断失效。这主要是连续窑炉硅钼棒的失效形式。

www.xinyanxin.com

间隙工作：U型硅钼棒表层的石英玻璃膜在加热和降温的热应力过程中，由热胀冷缩而引起的开裂、崩落、减薄，在裂纹及崩落的新表面上重新形成保护膜，该处即出现低于元件表面的凹坑，经一定次数的交替，元件表面形成直径1；2mm，深度0.2；0.5mm 的连续麻面，然后在截面处超温烧断。这主要是间隙炉的失效形式。

以上是硅钼棒常见的损耗形式，我厂是专业生产硅钼棒硅碳棒的厂家，登封市明辉高温元件有限公司竭诚欢迎您的光临，有什么技术难题欢迎咨询 梁晟  18538079598
